고압 정밀 플런저 펌프

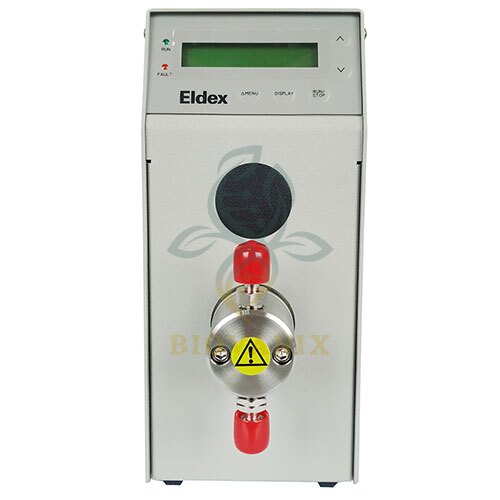

BioVanix에서 공급하는 고압 정밀 플런저 펌프 Eldex Optos 시리즈는 미국에서 생산됩니다. 최신 기술과 전자기술을 통합한 Eldex Optos 펌프는 다양한 응용 분야를 위해 왕복 피스톤 펌프로 설계 및 제조되었습니다.
- 부드러운 유체 전달
- RPM 스테퍼 모터 제어
- 아날로그 신호 또는 RS232 명령을 통한 원격 유량 제어
- 선택적 액체 끝단으로 확장된 유량 범위
- 통합 피스톤 와시 시스템
플러스 버전으로 업그레이드하면
- 고압 및 저압 제한을 이용한 압력 모니터링
- 통합 저용량 펄스 댐퍼
2. 조절 가능한 유량 제어 투여율의 수동 또는 원격 조정 가능 (RS232, 0-5V, 4-20mA).
3.뛰어난 내부식성 까다롭거나 부식성이 강한 유체를 처리하기 위해.
4. 장수 우수한 기계 및 전자 부품을 사용하여 수명을 연장하도록 설계되었습니다.
5. 맥동 최소화 펄스 댐핑 액세서리와 소프트웨어를 통해 리필 스트로크 속도를 최적화합니다.
6. 원격 출력 옵션 오프사이트에서 시스템 흐름 및 압력 활동을 모니터링하기 위해.
7. 지원되는 확장 유량 범위 선택적 액체 종료.
8. 통합 피스톤 와시 잔여물을 씻어내고 피스톤 씰의 수명을 연장하기 위해.
9. 공간을 적게 차지함 휴대성을 높이고 제한된 공간에서 활용도를 극대화합니다.
10. 모듈식 디자인은 구성 가능성이 높기 때문에, 최종 사용자 및 OEM을 위한 광범위한 애플리케이션을 수용할 수 있도록 경제적인 맞춤 설정을 제공합니다.
11. 난방 옵션 – Hot Head 펌프 액세서리는 최대 250°F(120°C)의 액체 온도를 처리할 수 있어 가열 애플리케이션에서 유지보수 다운타임을 줄여줍니다.
애플리케이션
Eldex 왕복 피스톤 펌프의 다용성을 다음 응용 사례를 통해 살펴보세요:
- 고성능 액체 크로마토그래피
- 컬럼 후 반응계
- 반응물 공급 시스템 / 고압 주입
- 파일럿 플랜트
- 탄화수소 촉매 연구 개발
- 부식 시험
- 산업 공정
- 정밀함과 압력을 요구하는 모든 응용 분야.
Eldex 펌프는 볼과 시트 체크 밸브 설계를 사용하며, 이는 깨끗하고 점도가 낮은 유체에 적합합니다. 하지만 Eldex 펌프는 (여과되지 않은 경우) 용해된 입자가 포함된 유체나 500cP 이상의 점도를 가진 유체에는 적합하지 않습니다.
플런저 펌프
표준 버전
플러스 버전
플런저 펌프 선정
모델 1
| 316 스테인리스 스틸 헤드 | 유량 (mL/분) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.002 – 2.5 | 6000 | 3/32 | .125 | 1LM | |
| 0.003 – 5 | 6000 | 1/8 | .125 | 1SM | |
| 0.01 – 20 | 3000 | 1/4 | .125 | 1HM | |
| PEEK 헤드 | 유량(mL/min) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.002 – 2.5 | 4000 | 3/32 | .125 | 1리 | |
| 0.003 – 5 | 4000 | 1/8 | .125 | 1SI | |
| 0.01 – 20 | 3000 | 1/4 | .125 | 1하이 |
모델 2
| 316 스테인리스강 머리 | 유량 (mL/분) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.003 – 5 | 6000 | 3/32 | .250 | 2LM | |
| 0.01 – 10 | 6000 | 1/8 | .250 | 2SM | |
| 0.02 – 40 | 1500 | 1/4 | .250 | 2시 반 | |
| PEEK 헤드 | 유량 (mL/분) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.003 – 5 | 4000 | 3/32 | .250 | 2LI | |
| 0.01 – 10 | 4000 | 1/8 | .250 | 2SI | |
| 0.02 – 40 | 1500 | 1/4 | .250 | 2HI |
모델 3
| 316 스테인리스 스틸 헤드 | 유량 (mL/분) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.01 – 10 | 3000 | 3/32 | .500 | 삼엘엠 | |
| 0.01 – 20 | 1500 | 1/8 | .500 | 3스엠 | |
| 0.04 – 80 | 750 | 1/4 | .500 | 3HM | |
| PEEK 헤드 | 유량 (mL/분) | Max. 압력 사이 | 피스톤 지름 인치 | 피스톤 행정 인치 | 모델 |
| 0.01 – 10 | 3000 | 3/32 | .500 | 3엘라이 | |
| 0.01 – 20 | 1500 | 1/8 | .500 | 3SI | |
| 0.04 – 80 | 750 | 1/4 | .500 | 3하 |
플러스 사이즈 모델
| 316 스테인리스 스틸 헤드 | 유속* (mL/분) | 최대 압력 (psi) | 피스톤 지름 (인치) | 피스톤 행정 인치 | 모델 |
| 0.002 – 2.5 | 6000 | 3/32 | .125 | 1LMP | |
| 0.003 – 5 | 6000 | 1/8 | .125 | 1에스엠피 | |
| PEEK 헤드 | 유량(mL/min) | 최대 압력 (psi) | 피스톤 지름 (인치) | 피스톤 행정 인치 | 모델 |
| 0.002 – 2.5 | 4000 | 3/32 | .125 | 1립 | |
| 0.003 – 5 | 4000 | 1/8 | .125 | 1SIP |
피스톤 펌프 부품
Eldex Optos 펌프 작동 비디오

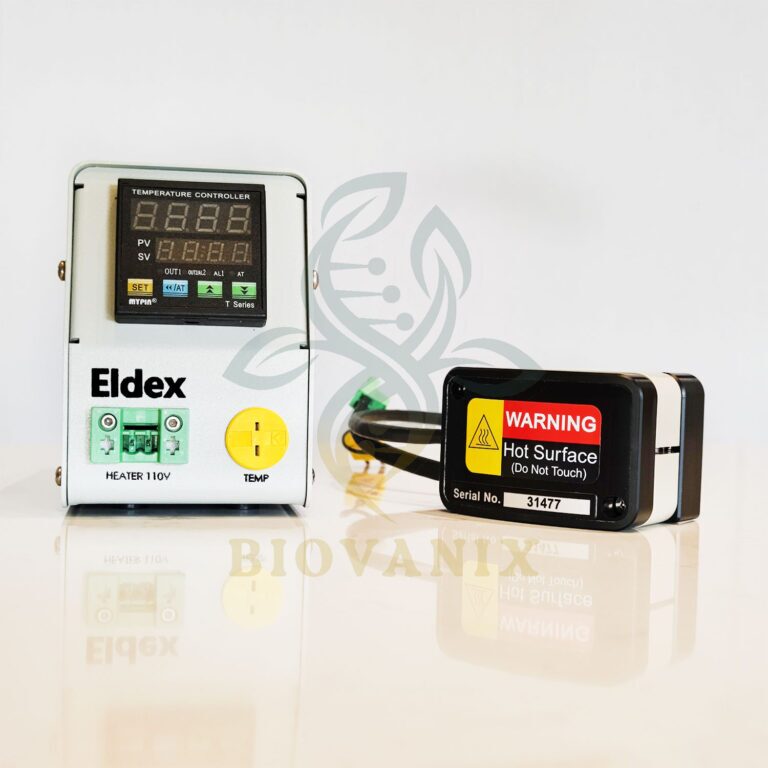

펌프 헤드 히터
표준 버전
온도: 100-150℃
전력: 110V
헤드 슬리브: 스테인리스 스틸 + PEEK
맞춤형 버전
온도: 100-200℃
전력: 110V/220V

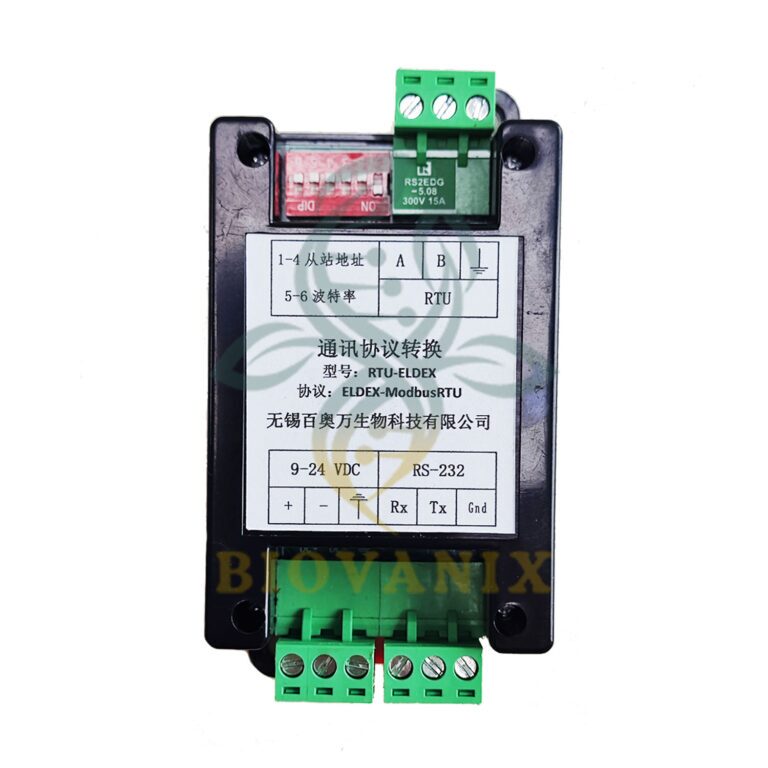

통신 프로토콜: RS232 / RS485 모드 RTU
헤드 슬리브: 스테인리스 스틸 + PEEK
자주 묻는 질문
일반 펌프
Eldex 펌프의 장점은 무엇입니까?
실험실 및 산업 공정에서는 종종 유체를 정확한 양만큼 제어되고 재생 가능한 방식으로 계량해야 합니다. Optos 시리즈 펌프 모델은 이러한 요구에 부응하여 개발되었습니다. 이 펌프는 상당한 역압에서도 정확한 양의 유체를 전달할 수 있습니다.
Eldex 펌프의 작동 원리는 무엇입니까?
Eldex Optos 시리즈 펌프는 양변위, 왕복 피스톤을 통해 정확한 계량을 달성합니다. 스테퍼 모터는 편심 메커니즘을 통해 피스톤을 구동합니다. 고급 소프트웨어 알고리즘은 피스톤 위치에 따라 모터 속도를 제어하여 맥동을 최소화하면서 빠른 유체 흡입과 부드럽고 일정한 유체 공급을 달성합니다. 선택 사항인 댐퍼는 맥동을 더욱 줄일 수 있습니다.
볼과 시트 입구 및 출구 밸브는 정밀한 계량을 보장합니다. 피스톤이 뒤로 움직이면서 발생하는 흡입력은 흡입구 볼을 흡입구 시트에서 떨어뜨려 유체가 흡입 체크 밸브를 통해 이동할 수 있도록 합니다. 동시에, 배출구 볼은 시트로 다시 끌어당겨져 피스톤 챔버에서 유체가 빠져나가는 것을 방지합니다. 피스톤의 작동 주기 중 토출 과정에서는 피스톤이 앞으로 움직이면서 흡입구 볼이 시트로 다시 밀려 유체가 펌프 저장소로 돌아가는 것을 방지합니다. 동시에, 배출구 볼은 시트에서 떨어져 유체가 배출 밸브를 통해 빠져나갈 수 있도록 합니다. 밸브가 효과적으로 작동하려면 펌프 배출 측에 최소 25psi의 압력 차이가 필요합니다.
펌프의 유량은 키패드 또는 원격 제어를 사용하여 mL/min으로 직접 설정됩니다. 유량은 피스톤 변위(직경 및 행정 길이)와 모터 속도에 의해 결정됩니다.
옵토스 시리즈 펌프는 어떻게 선택하나요?
최적의 펌프 효율을 위해서는 일반적으로 유량 범위의 상위 절반에서 작동하는 펌프를 선택하는 것이 좋습니다. 밸브가 효과적으로 작동하려면 펌프 출구 측에 최소 25 psi의 압력 차이가 필요합니다. Eldex 제품 페이지에 있는 당사의 펌프 선택 도구를 사용하여 애플리케이션 요구 사항에 맞는 펌프 모델을 찾는 데 도움을 받으십시오.
| 저유량 액체 엔드 | 표준 유체 단 | 고유량 액체 엔드 | |
| 모델 1: 0.002 ~ 10mL/min 유량. 낮은 비율에서 최적, 예: 1-20 mL/분. | 1L 유량: 0.002-2.5 mL/분. 6000 psi | 1에스 유량: 0.003-5 mL/분. 6000 psi | 1H 흐름: 0.01-20 mL/min 3000 psi |
| 모델 2: 유량은 0.003~20 mL/min입니다. 중간 속도에서 최적, 예: 2.5~40 mL/min. | 2L 유량: 0.003~5 mL/min 6000 psi | 2에스 유량: 0.01-10 mL/min 6000 psi | 2H 유량: 0.02~40 mL/min 1500 psi |
| 모델 3: 유량 0.01~80mL/min. 더 높은 속도에서 최적, 예: 5~80 mL/min. | 3리터 유량: 0.01-10 mL/min 3000 psi | 3S 흐름: 0.01-20 mL/min 1500 psi | 3시간 흐름: 0.04-80 mL/분 750 psi |
Eldex 펌프의 작동 온도는 어떻게 됩니까?
Eldex 펌프는 주변 온도 조건에서 작동하도록 설계되었습니다. 35°C를 초과하는 환경에서 펌프를 사용하지 마십시오. 높은 온도에서 유체를 펌핑하는 것이 가능합니다. 높은 온도에서의 특정 유체의 젖은 부품에 대한 반응은 다를 수 있지만, 유체 종단의 플라스틱 재료가 일반적으로 문제가 될 수 있습니다. 일반적으로 CTFE는 최대 200°C까지 무결성을 유지합니다. PTFE 피스톤 씰 재료는 일반적으로 260°C까지 사용할 수 있습니다.
Eldex 펌프의 점도 등급 및 한계는 어떻게 됩니까?
Eldex 펌프는 점도가 500센티푸아즈(SAE 30 오일과 글리세린 사이)까지인 유체를 이송할 수 있지만, 점도가 100센티푸아즈(SAE 10과 유사) 이상에서는 유량이 감소합니다. 점도가 100센티푸아즈 이상으로 상승함에 따라 500센티푸아즈에서 유량이 없을 때까지 상당히 선형적인 방식으로 유량이 감소합니다.
점도 한계는 500 센티포이즈입니다. 500cP는 실험실 조건에서 확인된 이론적 최대 점도이지만, 이 점도에서는 펌프 효율이 매우 낮습니다. 당사 펌프는 입자가 없고 수성 또는 물과 유사한 점도를 가진 용도에 사용하는 것을 권장합니다. 점도가 높은 액체를 다룰 때는 펌프를 조정할 것을 권장합니다. 충전율 “전력을 다함”에서 70/30 또는 50/50으로.
저희 펌프는 깨끗한 유체(최소한의 입자) 및 500cP 미만(실질적으로 100cP)의 점도에서 광범위한 화학적 호환성을 제공합니다. 저희는 최대 80mL/min의 유량과 최대 6000psi의 압력으로 연구 및 파일럿 규모의 정밀 유량을 제공합니다. 일부 고객은 탄화수소 촉매 연구, 석유화학 파일럿 플랜트, 소규모 반응기, 부식 테스트, 유압 오일 및 물/용매 주입에 이 펌프를 사용합니다.
Eldex 펌프는 어떤 종류인가요?
Eldex Optos와 HP 시리즈 펌프는 왕복하는 피스톤 방식의 펌프로, 펌프 유체 챔버가 정적이라는 것을 의미합니다. 따라서 일정한 스트로크에서 각 펌프에 동일한 양의 유체가 전달됩니다. 즉, 설계상 재현성이 매우 높습니다.
저희 Optos 시리즈 펌프는 단일 플런저 펌프이므로 플런저 행정의 펌핑 부분에서 재충전 부분으로 전환될 때 압력 변동이 발생합니다. 맥동 댐퍼/압력 트랜듀서로 이를 제어할 수 있습니다.
Optos Plus 모델로 업그레이드하면 무엇을 얻게 되나요?
Optos Plus 모델에는 부드러운 흐름을 위한 통합 펄스 댐퍼, 압력 모니터링, 고압 및 저압 한계 설정 기능이 포함되어 있습니다.
유량 대 압력이 왕복 피스톤 펌프 성능에 미치는 영향은 무엇인가요?
Eldex 펌프는 일정 압력이 아닌 일정 유량으로 설계되었습니다. 압력은 유량의 부산물이며, 즉 동일한 출구 제한 조건에서 더 높은 유량은 더 높은 압력을 유발합니다.
압력은 유체 공급 저항(펌프의 출력 측)입니다. 펌프는 압력을 생성하지 않지만, (HPLC 컬럼, 튜브 등) 다른 요인으로 인해 발생하는 유체 이동 저항에도 불구하고 유체를 이동시킬 수 있습니다.
왕복 피스톤 펌프의 정확도와 정밀도는 무엇인가요?
정확도 요구 사항은 재현성(정밀도)과 다릅니다. 당사 펌프의 정확도(측정 유량 대 펌프 설정 유량)는 체크 밸브 기능, 피스톤 씰 기능, 유체 점도, 리필 속도, 시스템 압력 및 성능에 영향을 미치는 기타 기계적 변수에 영향을 받습니다.
우리의 펌프는 낮은 유량에서도 매우 높은 재현성을 가진다고 말하는 것이 타당합니다. 하지만, 최적이 아닌 유량 설계 수준(1mL/min 미만)에서는 펌프 정확도가 더 큰 문제가 됩니다. 시린지형 펌프는 마이크로 및 나노 유체 속도에 대해 기계적으로 우수한 대안이 될 수 있습니다.
Eldex 펌프로 슬러리(slurry)를 펌핑할 수 있습니까?
Eldex 펌프는 펌프의 체크 밸브 설계로 인해 슬러리에 제대로 작동하지 않으며, 이로 인해 입자가 볼과 시트 밀봉을 방해하여 유량 정확도가 떨어질 수 있습니다. 다이어프램 펌프가 이 응용 분야에 더 적합할 수 있습니다.
반환율
재충전 속도는 펌프의 재충전 행정 중 피스톤이 후퇴하는 속도를 의미합니다. ‘풀 아웃(Full Out)’은 맥동을 최소화하도록 설계된 최대 속도의 재충전을 의미합니다. 특히 탈이온수(DI)의 경우, 이러한 급속한 재충전은 유체에서 가스를 끌어내어 배관 내 기포 발생 및 펌프 캐비테이션을 유발할 수 있습니다. 펌핑 행정과 재충전 행정의 시간 비율을 나타내는 ‘%’인 재충전 속도를 조정함으로써 급속한 재충전 속도를 늦출 수 있으며, 이를 통해 탈기 현상을 방지할 수 있습니다. 즉, 50/50은 균형 잡힌 펌프 사이클 시간을 의미하며, 펌프 스트로크 50%, 리필 50%를 나타냅니다.
Optos 시리즈 펌프에 차단 밸브가 있나요?
펄스 댐퍼가 장착된 Optos 시리즈 펌프는 고/저압 한계를 설정할 수 있습니다. 고/저압 한계가 위반되면 펌프 작동이 중지됩니다. Optos 펌프에 옵션 댐퍼가 장착되지 않았거나 압력 한계가 비활성화된 경우, 과도한 압력에 노출되면 모터가 정지됩니다. 정지 스톱 필드가 ON으로 설정되면, 정지 조건이 감지되면 펌프가 정지됩니다.
Eldex 펌프의 체크 밸브 옵션은 무엇입니까?
Eldex의 볼 및 시트형 입구·출구 체크 밸브는 정밀한 유량 제어를 보장합니다. 이제 스테인리스강 및 세라믹 옵션이 적용된 일체형 체크 밸브를 제공하며, 씰은 스테인리스강 체크 카트리지 하우징에 내장되어 있습니다. 신제품 모델명은 표준 스테인리스강용 PN#6280과 세라믹용 PN#6282입니다. 주요 장점 중 하나는 바닥으로 굴러 떨어질 수 있는 분리 부품이 적다는 점입니다!
Eldex 펌프에 호환 가능한 액체 끝이 있습니까?
Eldex Optos 시리즈 펌프는 3/32”, 1/8”, 1/4” 피스톤 크기로 액체 엔드의 교체가 가능하도록 설계되었습니다. 액체 엔드와 피스톤이 필요합니다. 고객은 펌프 메뉴에서 피스톤 크기 설정을 변경해야 합니다.
펌프 입구와 출구를 1/4인치 NPT 연결부로 개조할 수 있습니까?
¼” NPT 연결에 대한 피팅은 제공하지 않지만, 다음과 같은 어댑터를 이용할 수 있습니다.
https://products.swagelok.com/en/c/90-degree-elbows/p/SS-200-1-4
압축성 보정 계수
압축성 보정 계수는 유체에 따라 다릅니다. 유체의 종류가 너무 많으므로 온라인에서 찾아볼 수 있습니다(천가스의 경우, 정상 압력 및 온도 조건에서 100psi당 부피에 0.5%의 보정 계수가 적용됩니다). 유체에 따라 압력에 따른 압축성이 다릅니다. Eldex 펌프를 사용하면 압축성 보정 계수를 설정하여 압축성을 보정할 수 있습니다. 기본 설정값은 4이며, 최대 설정값은 60입니다. 설정값이 1 증가할 때마다 모터 속도가 약 1% 증가합니다.
엘덱스 펌프를 드라이 러닝(액체 없이 펌프를 작동시키는 것)해도 되나요?
매우 짧은 시간 동안이 아니라면 드라이 런을 권장하지 않습니다. 피스톤 씰 마모를 유발할 수 있기 때문입니다. 시스템을 확인하기 위해 펌프를 몇 분 이상 작동해야 하는 경우 IPA를 사용하는 것이 좋습니다.
플러스 펌프
Eldex 펌프는 기본적으로 펄스 댐퍼가 포함되어 있습니까?
일부 Eldex Optos 시리즈 펌프에는 펄스 댐퍼가 장착될 수 있습니다. 댐퍼는 격막 스타일의 댐퍼로, 불활성 재질로 만들어진 격막이 압축 가능한 유체(붉은 염료가 첨가된)를 이용하여 유체 공급의 맥동을 흡수합니다. 댐퍼의 효율을 극대화하려면 시스템이 최소 500 psi 이상에서 작동해야 합니다. 시스템에서 일반적으로 이러한 압력을 생성하지 않고 댐퍼의 효율을 높이고 싶다면, 펌프 하류에 역압 장치 또는 일부 좁은 ID 튜브를 설치할 수 있습니다.
저희 댐퍼 디자인은 HPLC 애플리케이션에 최적화되었으며, 10mL/min 이하에서 최대 댐핑 성능을 발휘하고 거의 없는 용존 부피를 자랑합니다. 표준 구성에서 10mL/min 이상의 유량에서는 댐퍼 다이어프램이 손상될 위험이 있습니다. 저희는 더 높은 유량용 댐퍼를 제공하며, 이를 위해서는 특수 “T-브래킷” 어댑터가 필요합니다.
펄세이션 댐퍼가 왜 필요한가요?
펄세이션 댐퍼는 용적식 또는 정량 펌프가 있는 회로에서 유량과 압력을 안정화합니다. 이는 광범위한 응용 분야에서 사용됩니다.
맥동 댐퍼는 왕복 펌프, 압축기 또는 기타 맥동 유량원인이 발생하는 압력 변동 또는 맥동을 줄이는 데 사용되는 유체 시스템의 장치입니다. 급격한 압력 변동을 흡수하거나 감쇠하여 보다 안정적이고 균일한 유량을 제공하도록 설계되었습니다.
Eldex Optos 시리즈 펌프는 단일 피스톤 펌프로, 피스톤 스트로크의 펌핑 부분에서 충진 부분으로 전환될 때 압력 변동이 발생합니다. 맥동 댐퍼/압력 변환기는 이러한 변동을 제어할 수 있습니다. 댐퍼의 효율을 극대화하기 위해 시스템은 최소 500 psi를 기준으로 작동해야 합니다.
맥동 댐퍼의 설계는 무엇입니까?
맥동 댐퍼의 기본 설계는 일반적으로 내부에 탄성 또는 가스로 채워진 블래더가 있는 압력 용기로 구성됩니다. 맥동하는 유체가 댐퍼로 들어가면 블래더가 압축되고 팽창하여 고압 피크 동안 과도한 압력을 흡수하고 저압 고랑 동안 방출합니다. 이 작용은 압력 변동을 완화하고 하류에서 더 일정한 흐름을 유지하는 데 도움이 됩니다.
계량 애플리케이션에서 맥동 댐퍼를 사용하는 이점은 무엇입니까?
미터링 펌프 또는 도징 펌프라고도 하는 펌프는 제어된 방식으로 정확하게 유체 양을 펌핑하도록 설계되었습니다. 일반적으로 왕복 운동 방식으로 작동하여 맥동하는 흐름을 생성할 수 있습니다. 맥동 댐퍼는 펌프의 효율성과 신뢰성을 크게 향상시킬 수 있습니다.
- 부드러운 흐름: 정량 펌프는 일관된 양의 유체를 전달하도록 설계된 정밀 장치입니다. 맥동 댐퍼가 없으면 펌프의 자연스러운 왕복 작용으로 인해 흐름에 맥동이 발생하여 전달되는 부피의 불일치를 초래할 수 있습니다. 이러한 맥동을 감쇠함으로써 댐퍼는 정량 펌프가 더 균일한 흐름을 제공하도록 보장합니다.
- 측정 정확도 향상: 펌핑되는 유체를 측정하거나 모니터링하는(유량, 농도 등과 같은 속성) 시스템에서 맥동은 판독값을 불규칙하고 덜 정확하게 만들 수 있습니다. 맥동 댐퍼를 도입하여 생성되는 보다 부드러운 흐름은 보다 일관되고 정확한 측정으로 이어질 수 있습니다.
- 개선된 토출 압력 제어: 맥동 댐퍼는 특히 하류 저항이 변동하는 시스템에서 토출 압력을 안정시키는 데 도움이 될 수 있습니다. 더 안정적인 토출 압력은 펌프의 투여 정확도를 향상시킬 수 있습니다.
1/8인치 스웨이즈락 피팅은 표준인가요, 아니면 옵션인가요?
펄스 댐퍼가 장착된 Eldex Optos S 및 M 모델 펌프에는 10-32 출구 밸브가 기본으로 제공됩니다. 당사는 1/8” 튜빙 연결용 Swagelok 방식 압착 피팅에 사용할 수 있는 #6092 T-브라켓 어댑터를 제공합니다. Optos H 모델에는 1/8 Swagelok 방식 압착 피팅이 기본으로 장착되어 있습니다.
펌프 제어
Optos 시리즈 펌프의 제어 옵션은 무엇인가요?
Eldex Optos 펌프는 아날로그 신호(0-5V, 4-20mA) 또는 RS232 인터페이스를 통해 제어할 수 있습니다. 고압 및 저압 제한은 Optos 시리즈 펌프에 선택 사양인 펄스 댐퍼가 장착된 경우에만 활성화할 수 있습니다.
표준 USB-RS232 케이블로 연결이 가능한가요?
저희 Optos 펌프는 제대로 작동하기 위해 DSR/DTR 제어가 필요하며 RJ12에 특정 배선이 필요합니다. 케이블은 판매합니다: Eldex P/N: 6143 케이블, RS232, USB to RJ12
후면 패널의 RS232 모듈러 잭(커넥터는 RJ-12)에 대한 정보입니다. 9600 보드, 데이터 비트 8개, 정지 비트 1개, 패리티 없음으로 구성됩니다. 핀 배열은 다음과 같습니다.
| RJ 12 핀 | 함수 | DB 9핀 |
| 1,6 (흰색, 보라색) | 땅 | 5 |
| 2 (검정) | DSR (입력) | 4 |
| 3 (빨간색) | RXD (펌프로 들어가는 입력) | 3 |
| 4 (초록색) | TXD (펌프 출력) | 2 |
| 5 (노랑) | DTR (출력) | 6 |
펌프는 하드웨어 핸드셰이크를 사용합니다. DSR 입력이 로직 로우 레벨이면 TXD 출력으로 전송하지 않으며, DTR 출력이 로직 로우 레벨이면 RXD 입력으로 수신하지 않습니다. 로직 로우 레벨은 –3.0~–15볼트이고 로직 하이 레벨은 3.0~15볼트입니다.
DB9 커넥터가 Eldex 펌프와 작동하나요?
저희 펌프는 아날로그 신호 또는 RS232 인터페이스를 통해 제어할 수 있습니다. 펌프를 시스템에 연결하기 위해 USB-RS232 RJ12 (저희가 판매) 또는 USB-RS232 DB9 직렬 9𝕀 케이블 (저희가 판매하지 않음)을 사용할 수 있습니다. 펌프 자체에는 DB9 커넥터가 없습니다.
문제 해결
유량 문제
유량 문제를 해결하는 것은 시스템 변수 조정이나 부품 교체 방법을 알면 간단하게 처리할 수 있습니다. 이 글에서는 자주 발생하는 유량 문제와 함께 문제 해결을 위한 제안 및 문제의 근본 원인을 파악한 후 취해야 할 단계에 대해 검토하겠습니다.
테스트 펌프
첫 번째 단계로, 물을 펌핑할 때 발생하는 캐비테이션으로 인한 문제를 배제하기 위해 (아래 참조) 이소프로필 알코올(IPA)로 펌프를 (시스템과 독립적으로) 벤치 테스트하는 것을 권장합니다. 이렇게 하면 문제의 원인을 더 쉽게 파악할 수 있습니다. Eldex에서는 이러한 이유로 모든 펌프를 IPA로 테스트합니다.
설정값보다 초과된 유량 (과도한 유량):
설정된 유량보다 더 큰 유량이 경험될 때, 세 가지 주요 원인이 있습니다:
질문 | 답변 | 솔루션 |
입력 압력이 출력 압력보다 큽니까? | 예 | 펌프가 사이펀 작용을 하거나 자유롭게 흐르고 있습니다. 일부 배출구 저항(50psi 또는 최소한 입구압력보다 25psi 이상)을 추가하고 펌프가 유체 계량을 재개하는지 다시 테스트하십시오. |
펌프의 압축성 설정이 너무 높습니까? | 예 | 범위는 0~60이며, 공장 출하 시 기본값은 4로 설정되어 있습니다. 이 값을 변경한 후 다시 시도하십시오. 값을 1씩 올릴 때마다 모터 속도가 약 1%씩 증가합니다. |
펌프의 출력 행정으로 인한 유체 속도가 흐름 설정값보다 더 많은 유체를 끌어당기고 있습니까? | 예 | 약간의 역압을 가하십시오. |
설정값보다 낮은 유량 (유량 감소):
실제 설정량(예: 40mL/min 대신 20mL/min)과 비교하여 유량 감소가 크게 발생할 경우 몇 가지 가능한 원인이 있습니다.
질문 | 답변 | 솔루션 |
유입 스트림에 유량 제한이 있습니까? | 예 | 입구 밸브 이전에 어떠한 제약도 없는지 확인하십시오.
|
시스템에 공기가 들어가고 있나요? | 예 | 검토할 내용:
공동 현상을 줄이기 위해 사용 전에 탈기해야 할 수 있습니다. 탈기 방법:
|
진공이 공동현상을 일으키고 있습니까? | 예 | 흡입부 저수지에 압력을 가하고 있습니다. 하지만 흡입부 압력이 배출부 저항을 초과하지 않도록 하십시오. |
리필률은 공장 설정인 Full Out(10:90 흡입:배출)으로 설정되어 있습니까? | 예 | 리필 속도를 15:85(여전히 빠른 리필)부터 70:30(느린 리필)까지 변경할 수 있습니다. |
피스톤 씰 누출이 있나요? | 예 | 실을 교체하지 않으면 공기가 실을 통과하여 유체 흐름 속으로 유입됩니다. |
밸브에 이상이 있는 건가요 | 예 | 필요한 밸브를 교체하십시오 |
문제: 흐름 없음
질문 | 답변 | 솔루션 |
모터가 돌아가고 있나요? | 아니요 | 전기 연결 상태를 확인하십시오.
|
유체는 사용 전에 탈기됩니까? | 아니요 | 사용 전 데가스 처리
|
유체가 걸러지나요? | 아니요 |
|
필터가 막혔나요? | 예 | 필터를 청소하십시오 (필터가 막히면 흐름이 제한되어 캐비테이션이 발생할 수 있습니다). |
기계 조립은 괜찮습니까? | 아니요 | 기계 조립 부품을 검사하여 피스톤이 파손되었거나 푸시로드가 부싱에 끼어 있는지 확인하십시오. 필요한 수리를 하십시오. |
밸브는 괜찮습니까? | 아니요 | 밸브를 재조립하거나 교체하십시오. 설치 시 토크는 4.5ft/lbs를 초과하지 마십시오. 피팅을 조이는 데 과도한 힘을 사용하면 사파이어 시트가 깨지거나 부서져 흐름을 방해할 수 있습니다. |
이슈: 불안정한 흐름
질문 | 답변 | 솔루션 |
펌프의 배압이란 무엇인가요? | 25 psi 미만 | 역압이 부족합니다. 펌프에 더 많은 압력을 가해 밸브가 제대로 작동하도록 역압 조절기 또는 작은 내부 지름의 튜빙을 설치하십시오. |
유체는 사용 전에 탈기됩니까? | 아니요 | 위에 나온 대로 드가. |
유체가 걸러지나요? | 아니요 | 위와 같이 밸브를 청소하고 흡입 라인 필터를 설치하십시오. |
필터가 막혔나요? | 예 | 필터를 청소하십시오. |
고정구(들)에 누수가 있나요? | 예 | 피팅을 조이십시오. |
밸브 연결부에 누수가 있습니까? | 예 | 밸브를 조이십시오. |
밸브는 괜찮습니까? | 아니요 | 밸브 재시공 또는 교체 |
문제: 꾸준히 감소하는 유량
질문 | 답변 | 솔루션 |
유체는 사용 전에 탈기됩니까? | 아니요 | 위에 나온 대로 드가. |
피스톤 펌프 수명 연장 방법
청소피스톤 펌프는 고압에서 작동하도록 설계된 정밀 기기입니다. 펌프와 작업 공간은 항상 깨끗하게 유지하십시오. 특히 부품을 교체하거나 펌프 유지보수를 수행할 때 더욱 그렇습니다. 먼지나 때와 같은 작은 입자는 체크 밸브 기능에 영향을 미칠 수 있으며 피스톤이나 액체 끝 부분이 긁힐 수 있습니다. 전원에서 펌프를 분리하고 젖은 천으로 닦으십시오. 필요한 모든 부품을 세척하고 헹군 후 펌프의 기계적 끝 부분에 있는 액체를 닦아내십시오.
필요에 따라 밸브 카트리지를 교체하십시오.—펌프 안으로 먼지와 흙이 들어가지 않도록 깨끗한 곳에서 밸브 카트리지를 교체하십시오. 실린더에서 밸브를 제거하고 밸브 어셈블리의 내부 부품을 눌러 빼내십시오. 밸브 부품이 밸브에서 단단한 표면으로 떨어지지 않도록 하십시오. 제조업체의 지침에 따라 밸브를 재조립하고 밸브 하우징을 액체 끝 어셈블리에 다시 설치하십시오. 손으로 꽉 조일 때까지 조이십시오. 그런 다음 렌치를 사용하여 1/4 바퀴를 조이십시오. 토크를 4.5ft/lb 이상 초과하지 마십시오. 과도하게 조이면 사파이어 시트가 깨질 수 있으므로 주의하십시오. 고정물을 부착할 때 두 번째 렌치로 밸브를 안정화하여 밸브가 더 조여지는 것을 방지하십시오.
피스톤 워시 시스템 사용—피스톤 헤드에 통합된 피스톤 와시 포트를 사용하면 피스톤 씰 수명을 크게 연장할 수 있습니다. (예: 엘덱스 레시프로 옵토스 시리즈 펌프)
피스톤 씰 무결성 시험—반복적인 작동과 가동 중지 시간 최소화를 위해서는 누출에 대한 씰을 정기적으로 테스트하는 것이 중요합니다. 특히 저유량에서는 모든 누출이 눈에 띄는 것은 아닙니다. 테스트를 위해 액체 끝 바로 아래의 배수 슬롯에 심지나 리트머스 종이를 놓으십시오. 제거하십시오. 젖은 곳이나 색상 변화를 자주 확인하여 누수가 발생했는지 확인합니다.
필요한 경우 피스톤 씰을 교체하십시오—피스톤 씰을 교체해야 한다고 판단되면, 제조업체의 지시에 따라 새 씰을 설치하십시오. 오래된 피스톤 씰은 재사용하지 말고, 피스톤 손상을 최소화하기 위해 제조업체에서 제공하는 적절한 설치 도구를 사용하십시오. 저희는 IPA 또는 메탄올로 씰을 약 1시간 동안 예상되는 작동 조건과 유사한 조건에서 “길들이기”하면, 특히 금속이 없는 씰의 경우 씰 수명을 연장할 수 있다는 것을 발견했습니다.
사파이어 피스톤을 검사하십시오—사파이어에 부식이나 침착물(변색 또는 미립자)의 흔적이 있는지 확인하고 비마모성 세척제로 세척하십시오. 사파이어가 깨끗해지지 않으면 피스톤을 교체해야 합니다. 피스톤 홀더의 스테인리스강에 긁힘이나 심각한 부식이 있는 경우 교체해야 합니다.
리테이너/와셔 점검 필요하다면 청소하고, 마모 흔적이 있거나 피스톤이 리테이너/와셔에 헐겁게 맞거나 리테이너/와셔가 피스톤을 너무 세게 잡는 경우, 리테이너/와셔를 교체하십시오. 일반적인 규칙은 피스톤 씰 교체 3회마다, 피스톤 교체 시마다 리테이너를 교체하는 것입니다.
유체 끝부분을 검사하십시오—피스톤 씰용 글랜드에 특별히 주의하십시오. 흠집이나 불규칙함이 있으면 액체 종단부를 교체해야 합니다.
보증
3년.
Eldex 제품 보증은 제조상의 결함에만 적용됩니다. 고객의 부주의로 인한 손상이나 소모품(씰, 체크 밸브) 교체는 보증 대상에서 제외됩니다.
