Прецизионный плунжерный насос высокого давления
Высоконапорные прецизионные плунжерные насосы серии Eldex Optos, поставляемые BioVanix, производятся в США. Интегрируя новейшие технологии и электронику, насос Eldex Optos спроектирован и изготовлен с использованием поршневых насосов возвратно-поступательного действия для различных применений.
- Плавное введение вещества изнутри
- Управление шаговым двигателем RPM
- Дистанционное управление расходом посредством аналогового сигнала или команды RS232
- Опциональные жидкостные наконечники для расширенного диапазона скорости потока
- Интегрированная система промывки поршней
С обновлением до версии Plus
- Мониторинг давления с верхним и нижним пределом
- Интегрированный малообъемный импульсный гаситель
2. Регулируемые регуляторы потока Регулировка норм дозирования вручную или дистанционно (RS232, 0-5V, 4-20mA).
3.Исключительная коррозионная стойкость для работы с агрессивными или коррозионными жидкостями.
4. Долголетие по дизайну и использованию превосходных механических и электронных компонентов для продления срока службы.
5. Минимизированная пульсация через аксессуары для гашения пульсации и программное обеспечение для оптимизации скорости хода наполнения.
6. Параметры удаленного вывода для мониторинга активности потока и давления в системе удаленно.
7. Поддерживаются расширенные диапазоны скорости потока по опциональным жидкостным окончаниям.
8. Интегрированная промывка поршня для промывки остатков и продления срока службы уплотнений поршня.
9. Небольшая площадь повышает портативность и обеспечивает максимальную универсальность в ограниченном пространстве.
10. Модульная конструкция обладает высокой степенью конфигурируемости, предоставление экономичной кастомизации для широкого спектра применений конечным пользователям и OEM.
11. Подогреваемые опции – Насадка Hot Head для насоса выдерживает температуру жидкости до 250°F (120 °C), сокращая время простоя на техническое обслуживание в нагревательных установках.
Приложение
Изучите универсальность поршневых насосов Eldex на этих примерах применения:
- ВЭЖХ – высокоэффективная жидкостная хроматография
- Система постколоночной реакции
- Системы подачи реагентов / впрыск под высоким давлением
- Пилотные установки
- Исследования и разработка катализаторов углеводородов
- Испытания на коррозию
- Промышленный процесс
- Любое применение, требующее точности и давления.
Насосы Eldex используют конструкцию шарикового и седлового клапана, которая хорошо подходит для применения с чистыми жидкостями низкой вязкости. Однако насосы Eldex плохо подходят для жидкостей с растворенными твердыми частицами (если они не отфильтрованы) или вязкостью выше 500 сП.
Плунжерный насос
Стандартная версия
Плюс версия
Выбор плунжерного насоса
Модель 1
| Головка из нержавеющей стали 316 | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.002 – 2.5 | 6000 | 3/32 | .125 | 1LM | |
| 0.003 – 5 | 6000 | 1/8 | .125 | 1 СМ | |
| 0.01 – 20 | 3000 | 1/4 | .125 | 1ЧМ | |
| Головка ПЭЭК | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.002 – 2.5 | 4000 | 3/32 | .125 | 1ЛИ | |
| 0.003 – 5 | 4000 | 1/8 | .125 | 1СИ | |
| 0.01 – 20 | 3000 | 1/4 | .125 | 1ПРИВЕТ |
Модель 2
| Нержавеющая сталь 316 Голова | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.003 – 5 | 6000 | 3/32 | .250 | 2ЛМ | |
| 0.01 – 10 | 6000 | 1/8 | .250 | 2SM | |
| 0.02 – 40 | 1500 | 1/4 | .250 | 2ЧМ | |
| Головка ПЭЭК | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.003 – 5 | 4000 | 3/32 | .250 | 2ЛИ | |
| 0.01 – 10 | 4000 | 1/8 | .250 | 2СИ | |
| 0.02 – 40 | 1500 | 1/4 | .250 | 2HI |
Модель 3
| Головка из нержавеющей стали 316 | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.01 – 10 | 3000 | 3/32 | .500 | 3ЛМ | |
| 0.01 – 20 | 1500 | 1/8 | .500 | 3СМ | |
| 0.04 – 80 | 750 | 1/4 | .500 | 3ЕМ | |
| Головка ПЭЭК | Скорость потока (мл/мин) | Макс. Давление (пси) | Диаметр поршня (в.) | Ход поршня (в.) | Модель |
| 0.01 – 10 | 3000 | 3/32 | .500 | 3ЛИ | |
| 0.01 – 20 | 1500 | 1/8 | .500 | 3SI | |
| 0.04 – 80 | 750 | 1/4 | .500 | 3HI |
Плюс-модель
| Головка из нержавеющей стали 316 | Скорость потока* (мл/мин) | Макс. Давление (psi) | Диаметр поршня (дюймы) | Ход поршня (в.) | Модель |
| 0.002 – 2.5 | 6000 | 3/32 | .125 | 1ЛМП | |
| 0.003 – 5 | 6000 | 1/8 | .125 | 1СМП | |
| Головка ПЭЭК | Скорость потока (мл/мин) | Макс. Давление (psi) | Диаметр поршня (дюймы) | Ход поршня (в.) | Модель |
| 0.002 – 2.5 | 4000 | 3/32 | .125 | 1Л1П | |
| 0.003 – 5 | 4000 | 1/8 | .125 | 1SIP |
Запчасти поршневого насоса
Видео по эксплуатации насосов Eldex Optos

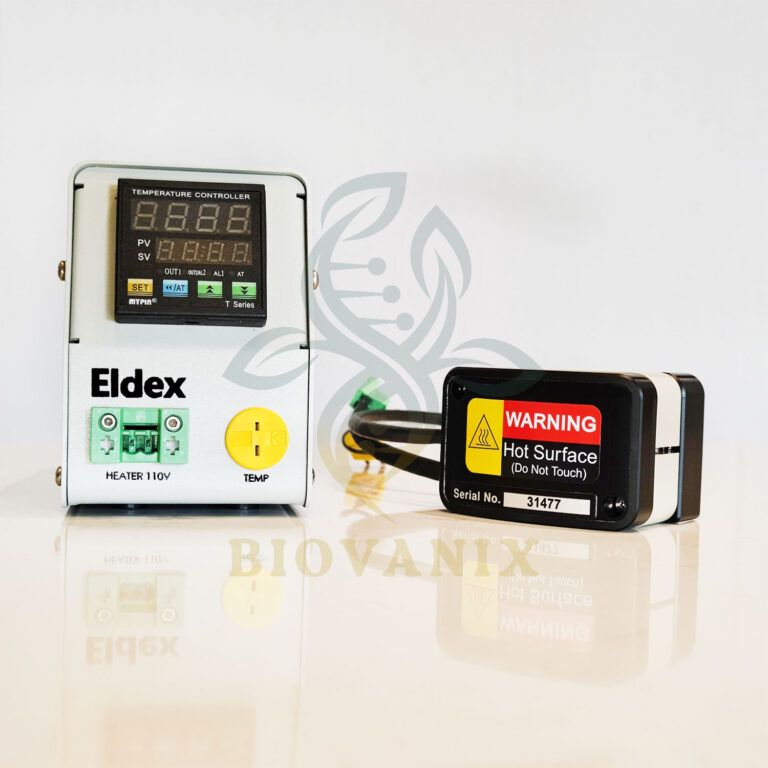

Нагреватель головки насоса
Стандартная версия
Температура: 100-150℃
Мощность: 110В
Гильза головки: Нержавеющая сталь + PEEK
Индивидуальная версия
Температура: 100-200℃
Питание: 110В/220В

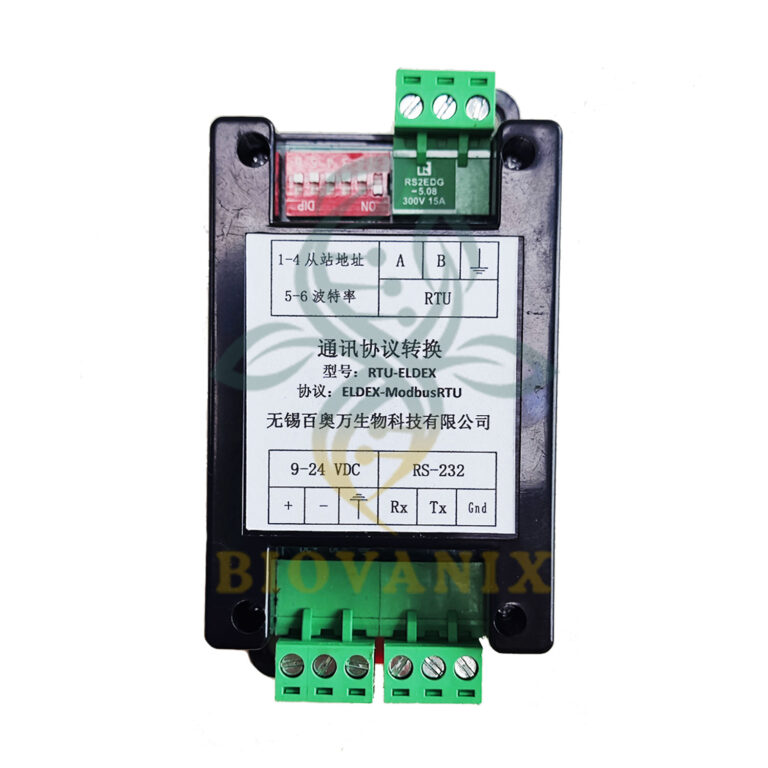

Протокол связи: RS232 / RS485 modus RTU
Гильза головки: Нержавеющая сталь + PEEK
Часто задаваемые вопросы
Генеральный насос
Каковы преимущества насосов Eldex?
Лабораторные и промышленные процессы часто требуют точного дозирования жидкостей контролируемым и воспроизводимым образом. Насосы серии Optos были разработаны для удовлетворения этой потребности. Эти насосы могут подавать измеренные объемы жидкостей при значительном противодавлении.
Принцип работы насоса Eldex
Насосы серии Eldex Optos обеспечивают точное дозирование благодаря поршню с положительным возвратно-поступательным ходом. Шаговый двигатель приводит поршень в движение через эксцентрик. Усовершенствованные программные алгоритмы контролируют скорость двигателя в зависимости от положения поршня, обеспечивая быстрый забор жидкости и плавную, постоянную подачу жидкости при минимальной пульсации. Опциональный демпфер может дополнительно снизить пульсацию.
Входной и выходной клапан-шар клапаны обеспечивают точное дозирование. Разрежение, создаваемое отходящим поршнем для заполнения камеры поршня, оттягивает впускной шарик от седла, позволяя жидкости проходить через впускной обратный клапан. Одновременно выпускной шарик подтягивается назад к своему седлу, препятствуя выходу жидкости из камеры поршня. Во время подачи в рамках рабочего цикла поршня, впускной шарик прижимается обратно к своему седлу, когда поршень движется вперед, предотвращая возвращение жидкости в резервуар насоса. Одновременно выпускной шарик выталкивается со своего седла, позволяя жидкости выходить из выпускного клапана. Для эффективной работы клапанов требуется перепад давления не менее 25 фунтов на квадратный дюйм на выходной стороне насоса.
Производительность насоса устанавливается непосредственно в мл/мин с помощью клавиатуры или дистанционного управления. Скорость потока определяется рабочим объемом поршня (диаметром и длиной хода) и скоростью вращения двигателя.
Как выбрать насос Optos Series?
Мы рекомендуем выбирать насос, который обычно работает в верхней половине его диапазона расхода для наилучшей эффективности насоса. Для эффективной работы клапанов требуется перепад давления не менее 25 фунтов на квадратный дюйм на выходной стороне насоса. Используйте наш инструмент выбора насоса на странице продуктов Eldex, чтобы найти модель насоса, соответствующую вашим потребностям.
| Секция подачи жидкости при низком расходе | Стандартный жидкостный блок | Жидкостная часть с высокой пропускной способностью | |
| Модель 1: Расход от 0,002 до 10 мл/мин. Оптимально при низких тарифах, например, 1–20 мл/мин. | 1Л Поток: 0.002-2.5 мл/мин. @ 6000 фунтов на квадратный дюйм | 1S Поток: 0,003-5 мл/мин. @ 6000 фунтов на квадратный дюйм | 1H Поток: 0,01-20 мл/мин @ 3000 фунтов на квадратный дюйм |
| Модель 2: Расход от 0,003 до 20 мл/мин. Оптимально при средних тарифах, например, 2,5–40 мл/мин. | 2 л Поток: 0,003-5 мл/мин @ 6000 фунтов на квадратный дюйм | 2С Поток: 0,01-10 мл/мин @ 6000 фунтов на квадратный дюйм | 2H Расход: 0.02-40 мл/мин @ 1500 фунтов на квадратный дюйм |
| Модель 3: Скорость потока от 0,01 до 80 мл/мин. Оптимально при более высоких скоростях, например, 5-80 мл/мин. | 3Л Поток: 0,01-10 мл/мин @ 3000 фунтов на квадратный дюйм | 3S Поток: 0,01-20 мл/мин @ 1500 фунтов на квадратный дюйм | 3Ч Расход: 0,04-80 мл/мин @ 750 фунтов на квадратный дюйм |
Рабочая температура для насоса Eldex?
Насосы Eldex предназначены для работы при температуре окружающей среды. Не используйте насос в среде, где температура превышает 35°C. Возможно перекачивание жидкостей при повышенных температурах. Хотя реакция конкретных жидкостей при повышенных температурах с деталями, контактирующими с перекачиваемой средой, может варьироваться, пластиковые материалы в гидравлической части обычно вызывают озабоченность. Как правило, CTFE сохраняет целостность при температурах до 200°C. Стойкость уплотнения поршня из PTFE обычно составляет до 260°C.
Каковы номинальные значения и пределы вязкости для насосов Eldex?
Насосы Eldex могут перекачивать жидкости с вязкостью до 500 сантипуаз (что-то среднее между маслом SAE 30 и глицерином), хотя при вязкости выше 100 сантипуаз (что-то вроде SAE 10) скорость потока снижается; по мере увеличения вязкости выше 100 сантипуаз скорость потока снижается в довольно линейной манере, пока не достигнет нуля при 500 сантипуаз.
Предельное значение вязкости составляет 500 сантипуаз. 500 сП — это теоретическое максимальное значение вязкости, полученное в лабораторных условиях; однако эффективность работы насоса при такой вязкости очень низкая. Мы рекомендуем использовать наши насосы для систем, в которых отсутствуют твердые частицы и в которых жидкость имеет водную или близкую к воде вязкость. При работе с вязкими жидкостями мы рекомендуем настроить насос скорость наполнения от “полностью” до 70/30 или 50/50.
Наш насос отлично работает с чистыми жидкостями (минимальное содержание твердых частиц) и вязкостью ниже 500 сП (практически 100 сП) при широком диапазоне химической совместимости. Мы предлагаем прецизионные скорости потока в исследовательском и опытно-промышленном масштабе до 80 мл/мин и давления до 6000 фунтов на квадратный дюйм. Некоторые из наших клиентов используют насос для исследований катализаторов углеводородов, опытных установок нефтехимии, маломасштабных реакторов, испытаний на коррозию, гидравлического масла и закачки воды/растворителя.
Какие насосы принадлежат к типу Eldex?
Насосы Eldex Optos и серии HP являются поршневыми насосами объемного типа, что означает, что жидкостная камера насоса статична. Следовательно, при постоянном ходе к каждому насосу доставляется одинаковое количество жидкости, что обеспечивает очень высокую воспроизводимость конструкции.
Наш насос серии Optos — это поршневой насос, поэтому при переходе от насосной части хода поршня к фазе пополнения происходит некоторая пульсация давления. Демпфер пульсаций/датчик давления может контролировать это.
Что я получу, обновившись до модели Optos Plus?
Модели Optos Plus оснащены встроенным импульсным демпфером для плавной подачи, мониторинга давления, а также возможностью установки верхнего и нижнего пределов давления.
Как расход против давления влияет на производительность поршневого насоса?
Насосы Eldex разработаны для постоянного расхода, а не для постоянного давления. Давление является побочным продуктом потока, то есть более высокий расход при одинаковом ограничении на выходе приводит к более высокому давлению.
Давление — это сопротивление подаче жидкости (на выходной стороне насоса). Насос не создает никакого давления, но может перемещать жидкость, несмотря на сопротивление движению жидкости, создаваемое чем-то другим (ВЭЖХ-колонкой, трубками и т. д.).
Точность и прецизионность для возвратно-поступательных поршневых насосов
Требование к точности отличается от воспроизводимости (прецизионности). На точность наших насосов (измеренная скорость потока по сравнению с заданной скоростью потока насоса) влияют работа обратного клапана, работа уплотнения поршня, вязкость жидкости, скорость дозаправки, давление в системе и другие механические переменные, влияющие на производительность.
Можно с уверенностью сказать, что наши насосы обладают чрезвычайно высокой воспроизводимостью даже при низких расходах. Однако точность насоса является проблемой, когда проектные уровни расхода ниже оптимальных (менее 1 мл/мин). Шприцевой насос может быть механически превосходящей альтернативой для микро- и нанофлюидных режимов.
Может ли Eldex перекачивать суспензии?
Насосы Eldex плохо работают со суспензиями из-за конструкции обратного клапана насоса, где частицы могут мешать уплотнению шарика и седла, что приводит к неточному расходу. Для этого применения может больше подойти мембранный насос.
Какая частота пополнения?
Скорость наполнения — это скорость возврата поршня во время хода наполнения насоса. «Full Out» (полный ход) означает наполнение с максимальной скоростью, предназначенное для минимизации пульсаций. В частности, при работе с деионизированной водой такое быстрое наполнение может вытеснить газ из жидкости, что приводит к образованию пузырьков в трубопроводах и кавитации насоса. Регулируя скорость наполнения, которая определяется соотношением % времени хода нагнетания к времени хода наполнения, можно замедлить быстрое наполнение, что, как можно надеяться, предотвратит эту дегазацию. Например, соотношение 50/50 означает сбалансированные времена цикла насоса — 50% на ход насоса, 50% на ход наполнения.
Имеют ли насосы серии Optos запорные клапаны?
Насосы серии Optos, оснащенные импульсным демпфером, могут устанавливать пределы высокого/низкого давления. При нарушении предела высокого/низкого давления насос останавливается. Если насосы Optos не оснащены дополнительным демпфером или пределы давления деактивированы, двигатель застопорится при чрезмерном давлении. Когда поле остановки при застопоривании установлено в положение ON, насос остановится при обнаружении условия застопоривания.
Какие варианты обратных клапанов существуют для насосов Eldex?
Обратные клапаны Eldex с шаровым затвором и седлом на входе и выходе обеспечивают точное дозирование. Теперь мы предлагаем интегрированные цельные обратные клапаны с вариантами исполнения из нержавеющей стали и керамики, в которых уплотнения встроены в корпус клапана из нержавеющей стали. Новые артикулы: PN#6280 для стандартного исполнения из нержавеющей стали и PN#6282 для керамического исполнения. Одно из ключевых преимуществ — меньше отдельных деталей, которые могут скатиться на пол!
Доступны ли сменные жидкие концы для насосов Eldex?
Насосы серии Eldex Optos предназначены для сменных наконечников, с поршнями размером 3/32”, 1/8” и 1/4”. Требуется наконечник и поршень. Клиенты должны изменить настройку размера поршня в меню насоса.
Можно ли адаптировать впускное и выпускное отверстия насоса к соединениям 1/4 дюйма NPT?
Мы не предлагаем фитинги для подключения ¼” NPT, но доступны адаптеры, например, следующие.
https://products.swagelok.com/en/c/90-degree-elbows/p/SS-200-1-4
Коэффициент компенсации сжимаемости
Коэффициент компенсации сжимаемости зависит от типа жидкости. Поскольку существует слишком много различных жидкостей, эту информацию можно найти в Интернете (для природного газа коэффициент коррекции объема на 100 psi при нормальных условиях давления и температуры составляет 0,5%). Различные жидкости обладают разной сжимаемостью при разных давлениях. Насосы Eldex позволяют учитывать сжимаемость путем настройки коэффициента компенсации сжимаемости. Значение по умолчанию составляет 4. Максимальное значение — 60. Каждый шаг увеличивает скорость вращения двигателя примерно на 1%.
Можно ли провести сухой прогон насосов Eldex (проверить насос без жидкости)?
Мы не рекомендуем проводить сухую прокачку, если это не делается очень короткое время, так как это может привести к износу уплотнения поршня. Если вам необходимо прогнать насос более чем на несколько минут для проверки системы, мы рекомендуем использовать изопропиловый спирт (IPA).
Плюс насос
Поставляются ли насосы Eldex стандартно с импульсным демпфером?
Некоторые насосы серии Eldex Optos могут быть оснащены импульсным демпфером. Демпфер представляет собой диафрагменный демпфер, в котором диафрагма из инертного материала изгибается под действием сжимаемой жидкости (с добавлением красного красителя), тем самым поглощая пульсации при подаче жидкости. Для максимальной эффективности демпфера система должна работать при давлении не менее 500 psi. Если ваша система обычно не создает такого давления, и вы хотите повысить эффективность демпфера, вы можете установить устройство для создания противодавления или трубку с узким внутренним диаметром после насоса.
Наша конструкция демпфера была оптимизирована для применений ВЭЖХ, с максимальными демпфирующими возможностями при скорости потока ниже 10 мл/мин и абсолютно минимальным объемом удерживаемой жидкости. В стандартной конфигурации при скоростях потока >10 мл/мин диафрагма демпфера подвергается риску повреждения. Мы предлагаем демпфер для более высоких скоростей потока, требующий специального адаптера “L-образный кронштейн”.
Зачем мне нужен демпфер пульсаций?
Демпферы пульсаций стабилизируют поток и давление в контурах с объемными или дозирующими насосами. Они применяются в широком спектре областей.
Пульсационный демпфер (или гаситель пульсаций) — это устройство, используемое в гидравлических системах для снижения колебаний или пульсаций давления, вызванных возвратно-поступательными насосами, компрессорами или другими источниками пульсирующего потока. Он разработан для поглощения или гашения быстрых изменений давления, обеспечивая более стабильный и равномерный поток.
Насосы серии Eldex Optos — это однопоршневые насосы, поэтому наблюдаются некоторые колебания давления при переходе поршня от рабочей фазы хода к фазе наполнения. Дампер пульсаций/датчик давления может контролировать эти колебания. Система должна работать при давлении не менее 500 фунтов на квадратный дюйм для максимальной эффективности демпфера.
Конструкция импульсного гасителя
Базовая конструкция пульсационного демпфера обычно состоит из сосуда под давлением с эластомерной или газонаполненной мембраной внутри. Когда пульсирующий поток поступает в демпфер, мембрана сжимается и расширяется, поглощая избыточное давление во время пиков высокого давления и высвобождая его во время спадов низкого давления. Это действие помогает смягчить колебания давления и поддерживать более постоянный поток ниже по течению.
Каковы преимущества использования демпфера пульсаций в дозирующих применениях?
Дозирующие насосы, также известные как насосы-дозаторы, предназначены для точной подачи определенного объема жидкости в контролируемом режиме. Обычно они работают возвратно-поступательно, что может создавать пульсирующий поток. Демпферы пульсаций могут значительно повысить эффективность и надежность насосов.
- Плавный поток: Дозирующие насосы — это прецизионные устройства, предназначенные для подачи постоянного объема жидкости. Без демпфера пульсаций естественное возвратно-поступательное движение насоса может создавать пульсации в потоке, что приводит к несоответствиям в подаваемом объеме. Сглаживая эти пульсации, демпфер обеспечивает более равномерный поток дозирующего насоса.
- Повышение точности измерений: В системах, где перекачиваемая жидкость также измеряется или контролируется (по таким параметрам, как расход, концентрация и т. д.), пульсации могут приводить к нестабильным и менее точным показаниям. Более плавный поток, создаваемый установкой демпфера пульсаций, может обеспечить более последовательные и точные измерения.
- Улучшенный контроль давления нагнетания: Демпферы пульсаций могут помочь стабилизировать давление нагнетания, особенно в системах с колебаниями сопротивления на стороне всасывания. Более стабильное давление нагнетания может повысить точность дозирования насоса.
Являются ли фитинги Swagelok 1/8 дюйма стандартными или дополнительными?
Насосы Eldex моделей Optos S и M с демпферами пульсаций в стандартной комплектации оснащены выпускным клапаном 10-32. Мы предлагаем Т-образный переходник #6092 для компрессионных фитингов типа Swagelok, предназначенный для подключения трубок диаметром 1/8 дюйма. Модели Optos H в стандартной комплектации оснащены компрессионными фитингами типа Swagelok размером 1/8.
Управление насосом
Каковы варианты управления для насосов серии Optos?
Насосы Eldex Optos могут управляться аналоговым сигналом (0-5 В, 4-20 мА) или через интерфейс RS232. Ограничители высокого и низкого давления могут быть активированы только при условии, что насос серии Optos оснащен дополнительным импульсным демпфером.
Будет ли стандартный кабель USB на RS232 работать для подключения?
Наши насосы Optos требуют управления DSR/DTR для правильной работы и специальной проводки на RJ12. Мы продаем кабели: Eldex P/N: 6143 КАБЕЛЬ, RS232, USB на RJ12
Ниже представлена информация о модульном разъеме RS232 на задней панели (разъем RJ-12). Он настроен на 9600 бод, 8 бит данных, 1 стоповый бит и отсутствие четности. Распиновка:
| RJ 12 пин | Функция | DB-9 пин |
| 1,6 (белый, фиолетовый) | Земля | 5 |
| 2 (черный) | ДСР (Входные данные) | 4 |
| 3 (красный) | RXD (Вход насоса) | 3 |
| 4 (зеленый) | ТХД (Выход из насоса) | 2 |
| 5 (жёлтый) | DTR (Выход) | 6 |
Насос использует аппаратное квитирование. Он не передает данные на выходе TXD, если вход DSR находится на низком логическом уровне, и не принимает данные на входе RXD, когда выход DTR находится на низком логическом уровне. Низкий логический уровень составляет от –3,0 до –15 вольт, а высокий логический уровень — от 3,0 до 15 вольт.
Работает ли разъем DB9 с насосами Eldex?
Наши насосы могут управляться аналоговым сигналом или через интерфейс RS232. Для подключения насоса к вашей системе вы можете использовать кабель USB-RS232 RJ12 (который мы продаем) или кабель USB-RS232 DB9 Serial 9-pin (который мы не продаем). Сам насос не имеет разъема DB9.
Устранение неполадок
Проблемы с расходом
Устранение неполадок с расходом можно легко выполнить, если вы знаете, какие системные переменные нужно настроить или какие детали заменить. В этой статье мы рассмотрим некоторые распространенные проблемы с расходом, которые могут возникнуть, а также предложим, что следует проверять и какие шаги предпринять после выявления первопричины проблемы.
Тестовый насос
В качестве первого шага мы рекомендуем провести стендовые испытания насоса (независимо от системы) с использованием изопропилового спирта (ИПС) для исключения проблем, вызванных кавитацией при перекачке воды (см. ниже). Это позволит вам легче определить источник проблемы. В Eldex мы по этой причине тестируем все насосы с ИПС.
ПРЕВЫШЕНИЕ РАСХОДА (БОЛЬШЕ, ЧЕМ УСТАНОВЛЕНО):
Когда вы обнаружите расход, превышающий установленное значение, существуют три основные причины:
Вопрос | Ответить | Решение |
Давление на входе больше, чем давление на выходе? | Да | Насос работает в режиме сифонной подачи или свободного потока. Добавьте сопротивление на выходе (50 psi или хотя бы на 25 psi больше входного давления) и повторите тестирование, чтобы увидеть, возобновит ли насос подачу жидкости. |
Не слишком ли высока настройка сжимаемости насоса? | Да | Диапазон: от 0 до 60. Заводская настройка — 4. Повторите попытку. Каждое увеличение значения повышает скорость двигателя примерно на 1%. |
Является ли скорость жидкости, вызванная выходным ходом насоса, протягивающей больше жидкости, чем предусмотрено настройкой расхода | Да | Создайте небольшое обратное давление. |
УМЕНЬШЕННЫЕ РАСХОДЫ (НИЖЕ УСТАНОВЛЕННОГО ЗНАЧЕНИЯ):
Когда мы наблюдаем значительно сниженную скорость потока по сравнению с фактическими настройками (например, 20 мл/мин вместо 40 мл/мин), существует несколько возможных причин.
Вопрос | Ответить | Решение |
Есть ли какое-то ограничение потока на входном потоке? | Да | Проверьте, нет ли перед впускным клапаном каких-либо ограничений:
|
Воздух попадает в систему? | Да | Проверьте следующее:
Чтобы уменьшить кавитацию, может потребоваться предварительное дегазирование. Чтобы провести дегазирование:
|
Является ли вакуум причиной кавитации? | Да | Прикладывая давление к впускному резервуару. Однако убедитесь, что входное давление не превышает сопротивление на выходе. |
Устанавливается ли скорость наполнения на заводскую настройку "Полностью" (10:90 впуск:выпуск)? | Да | Измените скорость пополнения на любое значение от 15:85 (все еще быстрое пополнение) до 70:30 (медленное пополнение). |
Есть ли утечки поршневых уплотнений? | Да | Замените уплотнение, иначе воздух будет проходить через уплотнение и попадать в поток жидкости. |
Неисправен ли клапан | Да | Меняйте клапаны по мере необходимости |
ПРОБЛЕМА: НЕТ ПОТОКА
Вопрос | Ответить | Решение |
Мотор вращается? | Нет | Проверьте электрические соединения:
|
Дегазируется ли жидкость перед использованием? | Нет | Дегазация жидкости перед использованием:
|
Фильтруется ли жидкость? | Нет |
|
Фильтр засорен? | Да | Очистить фильтр (забитый фильтр может ограничивать поток, вызывая кавитацию). |
Сборка в порядке? | Нет | Осмотреть детали механической сборки, чтобы выяснить, не сломан ли поршень или не заклинил ли толкатель во втулке. Выполнить необходимые ремонты. |
Клапаны в порядке? | Нет | Замените или отремонтируйте клапаны. При установке не превышайте крутящий момент 4,5 фунтов на фут. Чрезмерное усилие при затягивании фитингов может привести к растрескиванию, скалыванию или разрушению сапфировых седел, что приведет к нарушению потока. |
ПРОБЛЕМА: НЕСТАБИЛЬНЫЙ ПОТОК
Вопрос | Ответить | Решение |
Обратное давление на насос | Менее 25 фунтов на квадратный дюйм | Недостаточное противодавление. Установите регулятор противодавления или трубку малого диаметра, чтобы создать большее давление на насос, чтобы клапаны могли работать должным образом. |
Дегазируется ли жидкость перед использованием? | Нет | Дега, как указано выше. |
Фильтруется ли жидкость? | Нет | Очистить клапаны согласно указаниям выше, установить фильтр входного трубопровода. |
Фильтр засорен? | Да | Очистить фильтр. |
Есть ли утечка в фитинге(ах)? | Да | Затяните фитинги. |
Протекает ли соединение клапана? | Да | Затянуть клапаны. |
Клапаны в порядке? | Нет | Ремонт или замена клапанов |
ПРОБЛЕМА: ПОСТОЯННО СНИЖАЮЩИЙСЯ РАСХОД
Вопрос | Ответить | Решение |
Дегазируется ли жидкость перед использованием? | Нет | Дега, как указано выше. |
Как продлить срок службы поршневого насоса
УБОРКА—Поршневые насосы — это прецизионные приборы, предназначенные для работы при высоких давлениях. Всегда содержите насос и рабочее место в чистоте, особенно при замене деталей или проведении технического обслуживания насоса. Мелкие частицы, такие как пыль или грязь, могут нарушить работу обратного клапана и потенциально привести к царапинам на поршне или гидравлической части. Отключите насос от источника питания и протрите его влажной тканью. При необходимости очистите все детали, затем промойте их и удалите любое количество жидкости с механической части насоса.
ЗАМЕНИТЕ КАРТРИДЖИ КЛАПАНОВ ПО НЕОБХОДИМОСТИ—При замене картриджей клапанов убедитесь, что работаете в чистом месте, чтобы предотвратить попадание пыли и грязи в насос. Снимите клапан с цилиндра и извлеките внутренние компоненты узла клапана. Не допускайте падения деталей клапана на твердую поверхность. Соберите клапан в соответствии с инструкциями производителя и установите корпус клапана обратно в узел жидкой части, затянув вручную до легкого затягивания. Затем используйте гаечный ключ и отверните на 1/4 оборота. Не превышайте крутящий момент 4,5 футо-фунтов. Будьте осторожны, чтобы не перетянуть, так как это может привести к трещинам сапфировых седел. Стабилизируйте клапан вторым гаечным ключом при присоединении фитингов, чтобы предотвратить дальнейшее затягивание клапана.
ИСПОЛЬЗОВАТЬ СИСТЕМУ ПРОМЫВКИ ПОРШНЯ—Срок службы поршневых уплотнений часто можно значительно продлить, используя поршневые промывочные порты, интегрированные в головку насоса. (Пример: Роторно-поршневые насосы Eldex серии ReciPro Optos)
ТЕСТИРОВАНИЕ ЦЕЛОСТНОСТИ УПЛОТНЕНИЯ ПОРШНЯРегулярное тестирование уплотнений на предмет утечек имеет решающее значение для повторяемости работы и минимизации простоев. Не все утечки заметны, особенно при низких расходах. Поместите фитиль или лакмусовую бумажку в дренажные прорези непосредственно под жидкостными концами для проверки. Удалите его и регулярно проверяйте на влажность или изменение цвета, чтобы определить, произошла ли утечка.
ЗАМЕНИТЕ УПЛОТНЕНИЯ ПОРШНЯ ПРИ НЕОБХОДИМОСТИ—Если вы определили, что поршневое уплотнение нуждается в замене, следуйте инструкциям производителя по установке нового. Не используйте повторно старое поршневое уплотнение и применяйте соответствующие установочные инструменты, поставляемые производителем, чтобы минимизировать повреждение поршня. Мы обнаружили, что “обкатка” уплотнений изопропиловым спиртом (IPA) или метанолом в течение примерно часа в условиях, аналогичных ожидаемым рабочим условиям, может продлить срок службы уплотнений, особенно для уплотнений без металлических частей.
ОСМОТРЕТЬ САПФИРОВЫЙ ПОРШЕНЬПроверьте сапфир на наличие следов коррозии или отложений (изменения цвета или частиц) и очистите неабразивным чистящим средством. Если сапфир не очищается, следует заменить поршень. Его следует заменить, если на поршне есть царапина или значительная коррозия на держателе поршня из нержавеющей стали.
ОСМОТРЕТЬ ШАЙБУ/КОЛЬЦО и очистить при необходимости. При наличии признаков износа, если поршень не прилегает плотно к фиксатору/шайбе, или если фиксатор/шайба слишком туго охватывает поршень, замените фиксатор/шайбу. Практическое правило: замена фиксатора максимум каждые три замены уплотнения поршня и при каждой замене поршня.
ОСМОТРЕТЬ ЖИДКУЮ ЧАСТЬ—Уделите особое внимание уплотнительному кольцу поршня. Любые царапины или неровности потребуют замены гидравлической части.
Гарантия
3 года.
Гарантия на продукцию Eldex распространяется только на производственные дефекты. Повреждения, вызванные неправильным обращением со стороны заказчика, или замена расходных материалов (уплотнений, обратных клапанов) не покрываются гарантией.
English
العربية
Français
Deutsch (Sie)
한국어
Русский
Español de Argentina
